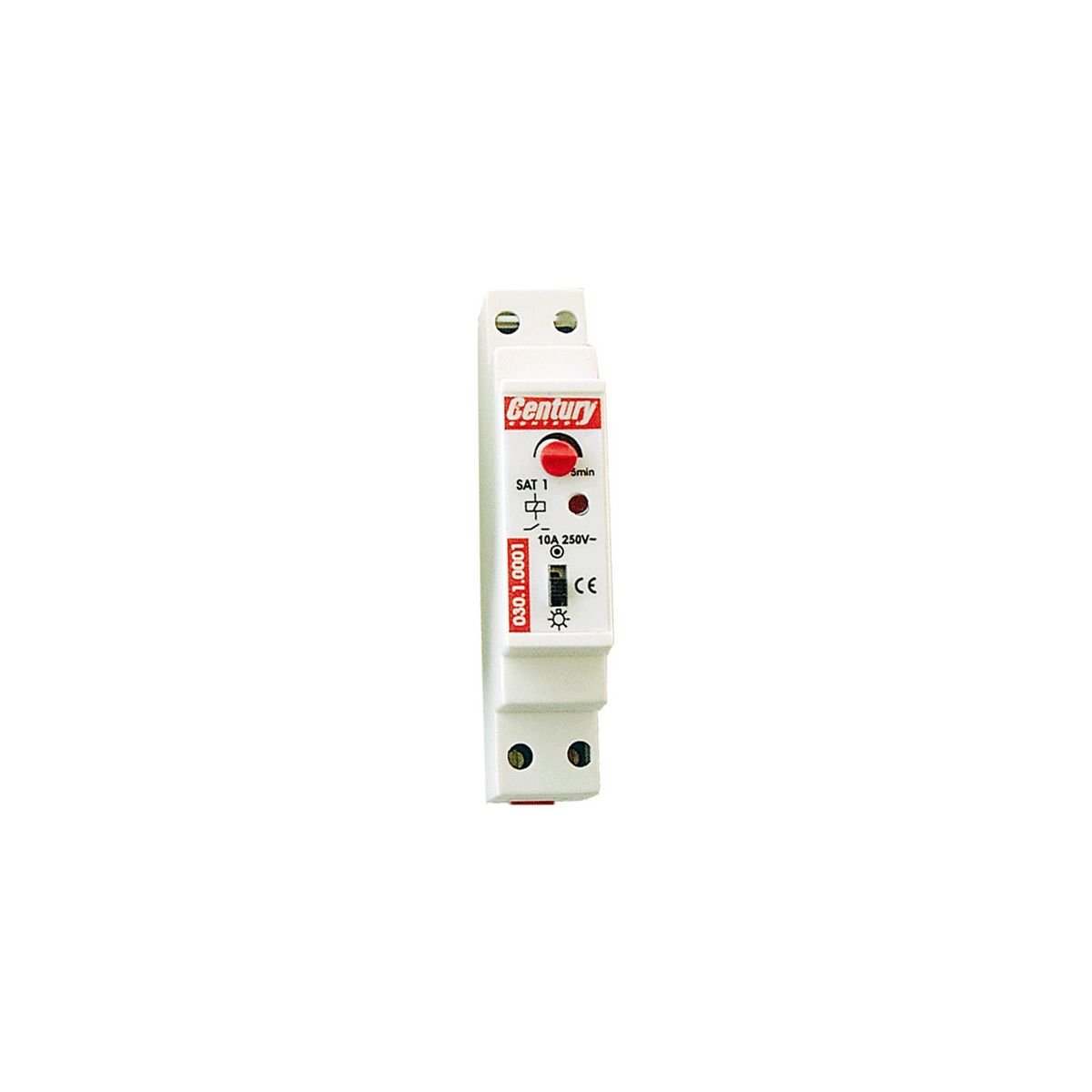

SAT1 Αυτόματος κλιμακοστασίου 230 VAC με διακόπτη

O τύπος SAT1 είναι εφοδιασμένος με διακόπτη επιλογής συνεχούς λειτουργίας και είναι απόλυτα συμβατός με όλους τους ηλεκτρομηχανικούς αυτόματους κλιμακοστασίου.

Τεχνικά χαρακτηριστικά:

• Tάση λειτουργίας: 230 VAC ± 15% 50 / 60 Hz
• Κατανάλωση: 2 VA
• Θερμοκρασία λειτουργίας: -10°C έως 60°C
• Θερμοκρασία αποθήκευσης: -25°C έως 80°C
• Ρυθμιζόμενη χρονική καθυστέρηση : 0 έως 5 min (γραμμική)
• Μέγιστο ρεύμα: 10Α ( ~ 2000 W προτεινόμενη)
• Είδος επαφής: επιχρυσωμένος άργυρος
• Ένδειξη κατάστασης : κόκκινο led για ενεργό ρελέ εξόδου
• Τοποθετείται σε ράγα των 35mm και καταλαμβάνει θέση ενός στοιχείου
• Λειτουργία με 30 φωτεινά μπουτόν επαγωγικής λυχνίας

Οδηγίες Εγκατάστασης:

• 1) Διακόψτε την παροχή ρεύματος
• 2) Απογυμνώστε τα καλώδια (διατομής 2.5mm max) μέχρι 0.7mm
• 3) Συνδέστε τους αγωγούς όπως προβλέπονται από τις συνδεσμολογίες
• 4) Στην περίπτωση που ο αυτόματος διαθέτει διακόπτη επιλογής λειτουργίας, να τεθεί σε κατάσταση κανονικής λειτουργίας
• 5) Τοποθετείστε τον αυτόματο στην ράγα
• 6) Δώστε παροχή ρεύματος, ρυθμίστε τον χρόνο καθυστέρησης και ελέγξτε την λειτουργία μέσω μπουτόν.
